Shouzheng Bilgi Sınıfı: Geomembranların Yorumlanması

Geomembranın Yorumlanması

Geomembran söz konusu olduğunda, ona biraz yabancı olabilirsiniz. Yeni bir ürün olarak, bugün popüler bilimi tekrar sizinle tanıştırmak istiyoruz.

Geomembran, temel hammaddesi polimer olan bir çeşit su geçirmez bariyer malzemesidir.

Esas olarak şunlara ayrılır: düşük yoğunluklu polietilen (LLDPE) Geomembran, yüksek yoğunluklu polietilen (HDPE) Geomembran ve EVA Geomembran. Bugün LLDPE ve HDPE'yi ayrıntılı olarak tanıtacağız.

LLDPE Geomembran

LLDPE Geomembran, ana hammadde olarak doğrusal düşük yoğunluklu polietilen (LLDPE) reçinesinden yapılan bir tür jeosentetik malzemedir. Diğer Geomembranların esnekliğini emmesi temelinde, deformasyona uyum sağlama konusunda iyi bir yetenek eklemiştir, geçirimsiz malzeme özelliklerine sahiptir, ancak aynı zamanda mükemmel çevresel gerilim çatlama direncine, kimyasal korozyon direncine, yorulma direncine, dayanıklılığa ve düşük geçirgenlik katsayısına sahiptir. Seçilmiş polimer malzemesi ve üretim süreci nedeniyle alışılmadık sıcaklık ortamında kullanılabilir.

HDPE Geomembran

HDPE Geomembran (geçirimsiz membran), genellikle polimer ekstrüzyon kalıplama tüp filmi kullanılarak, ekipman kalıp ısıtma eritme ve film işleme sürecine üfleme yoluyla, yüksek basınçlı hava üfleme yoluyla gerekli kalınlığa kadar iyi bir eriyik akış durumunda, soğutulmuş kalıplama ürünleri olarak hammadde olarak yüksek yoğunluklu polietilen reçineyi ifade eder. İyi yaşlanma direncine, korozyon direncine, çevresel stres çatlama direncine ve iyi termal kaynaklanabilirliğe sahiptir.

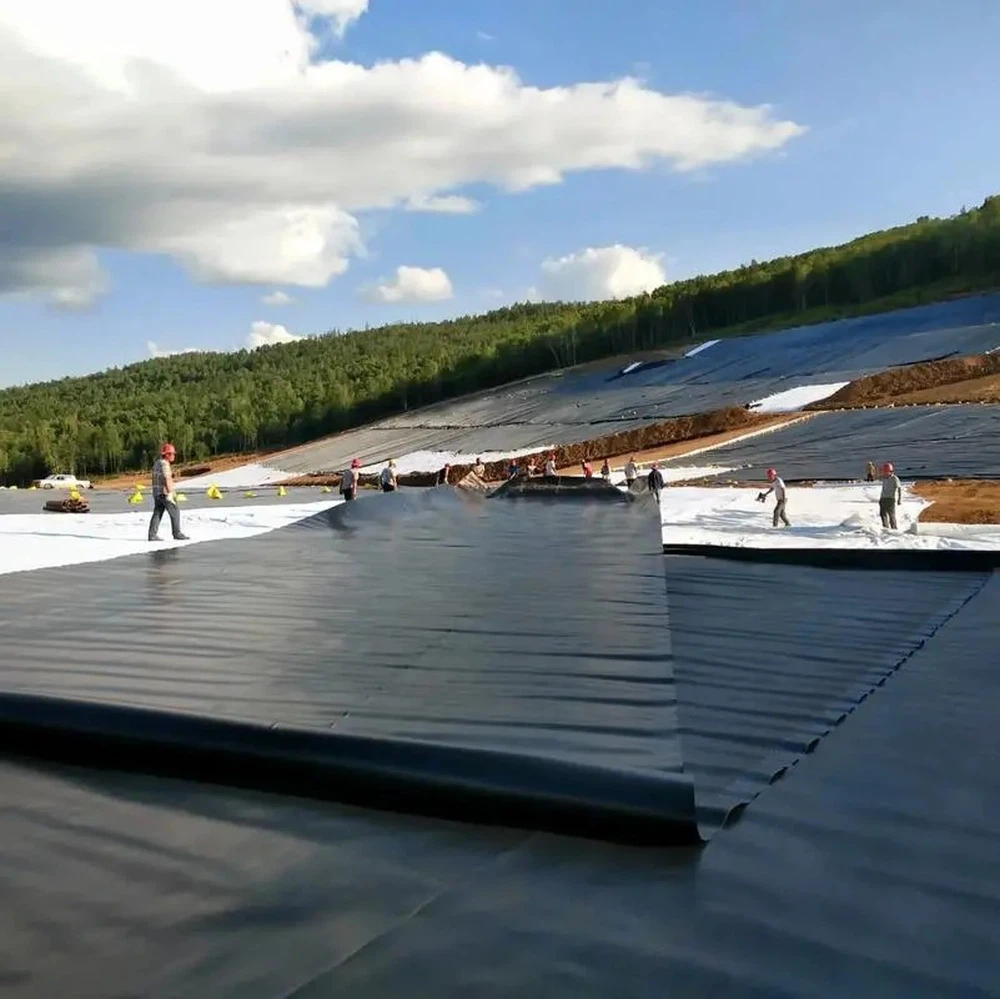

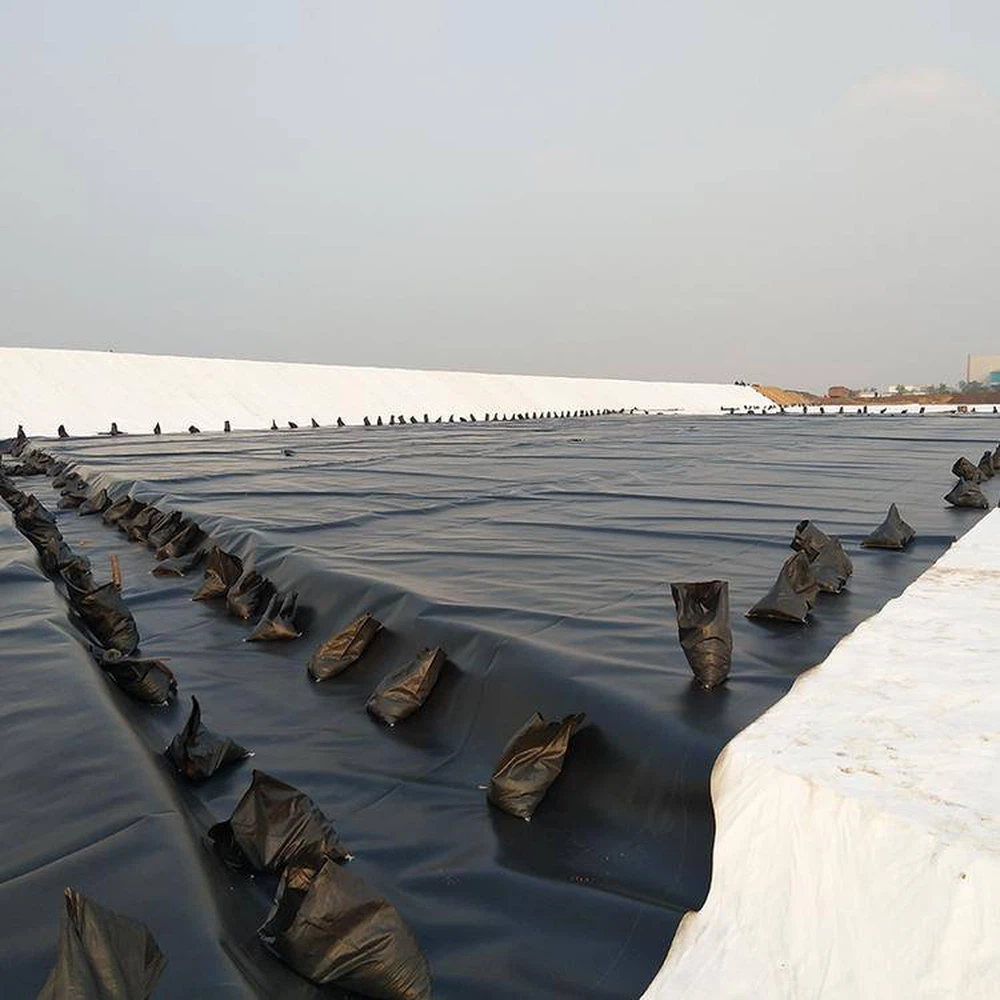

Günümüzde, ‌LLDPE Geomembran, sızıntı önleme, izolasyon, iyileştirme vb. her türlü projede yaygın olarak kullanılmaktadır, ancak aynı zamanda su koruma, belediye, inşaat, ulaşım, metro, tünel ve diğer inşaat mühendisliği alanları gibi kanal sızıntı önleme mühendisliğinde de kullanılmaktadır.

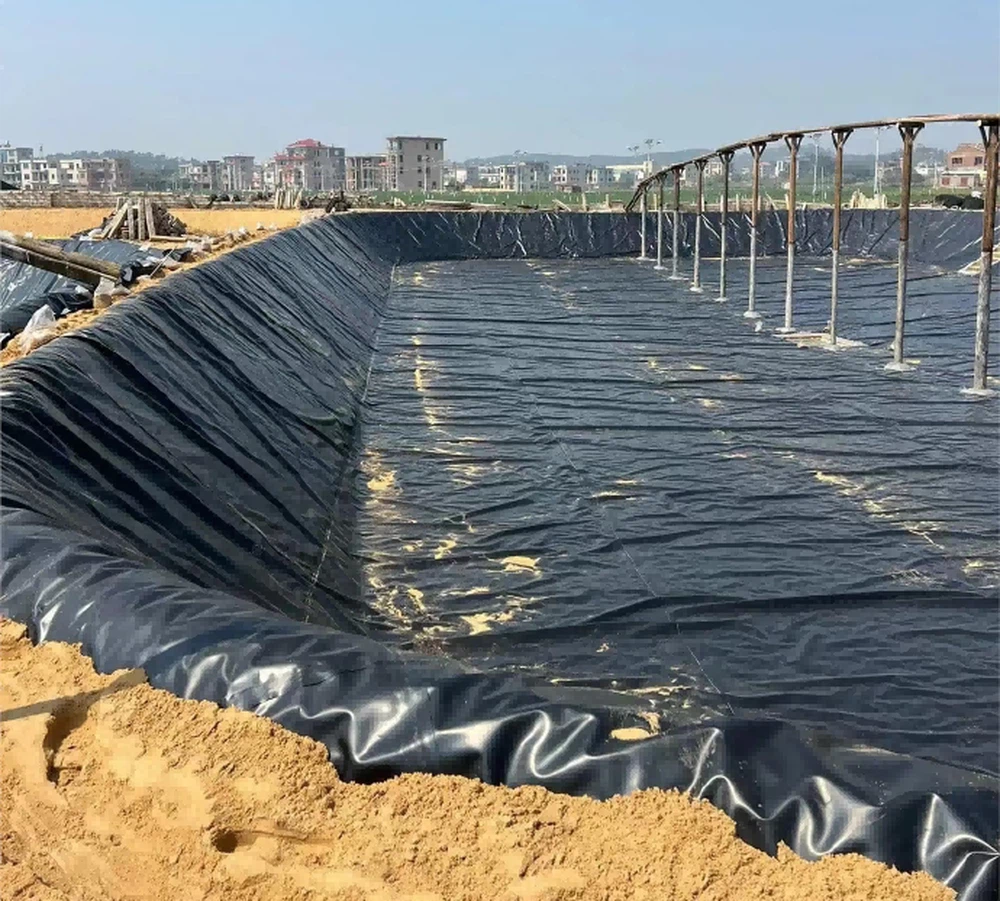

HDPE Geomembran, su koruma mühendisliği, çevre mühendisliği, trafik mühendisliği ve her türlü petrokimya alanı gibi alanlarda kullanıma uygun, en yaygın kullanılan Geomembranlardan biridir.

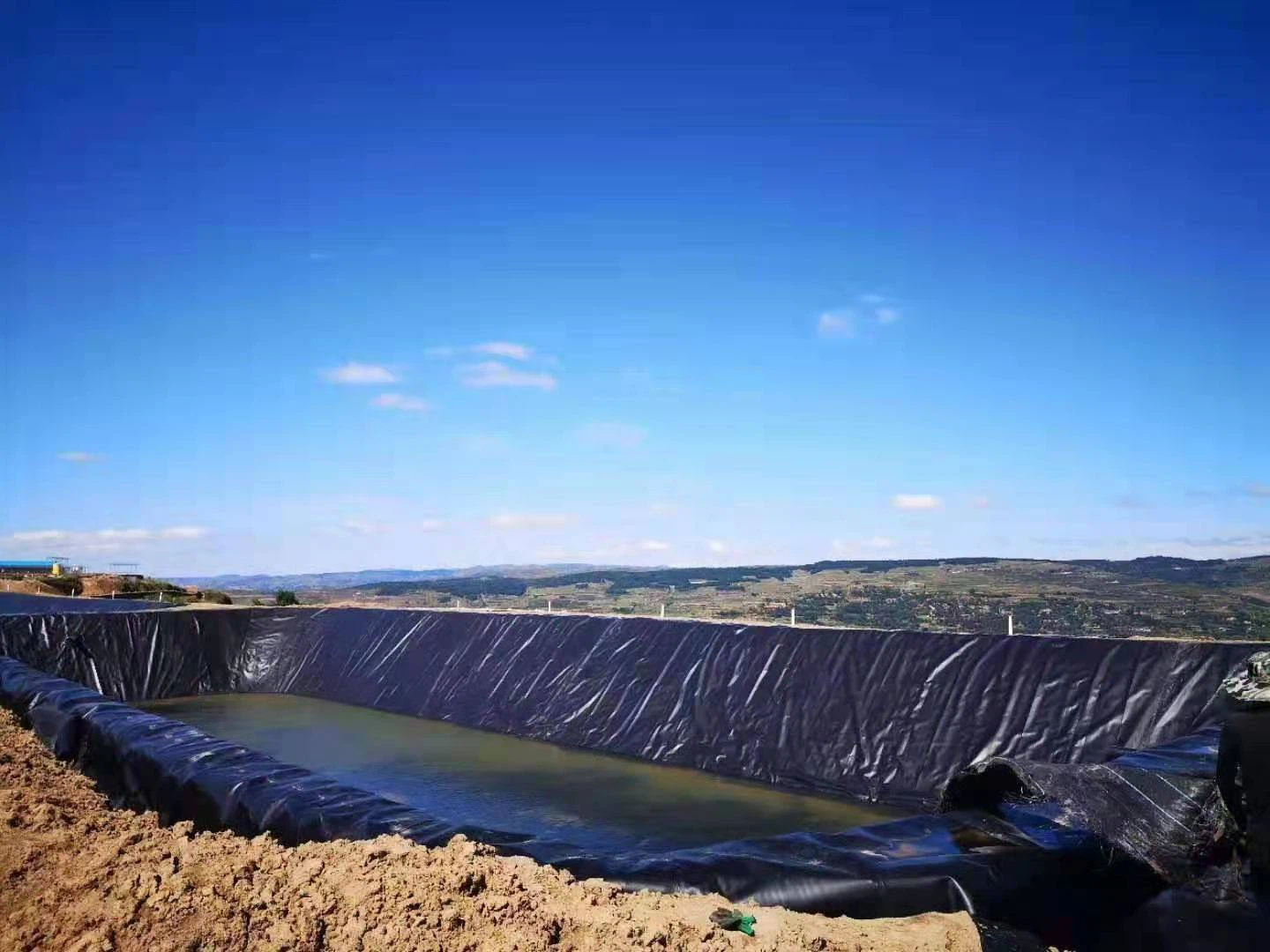

Shouzheng Geomembranları, HDPE ve LLDPE'den yapılmış güçlü ve uzun ömürlü polietilen levhalardır. Bu levhalar, madencilik, çevre, hidrolik ve inşaat işleri gibi farklı türdeki projelerde uygun su yalıtımı için temel bir bileşendir. Bu Geomembranlar, dayanıklılık, kimyasal direnç ve olağanüstü kaynak yetenekleri gibi yüksek kaliteli mekanik özelliklerle tasarlanmıştır. Olağanüstü nitelikleri, onları mühendisler ve inşaatçılar için popüler bir seçim haline getirir.

9 metrelik olağanüstü bir genişliğe ve 0.75 mm'den 3 mm'ye kadar değişen bir dizi ölçüye sahip Geomembranlarımız. İki yüzey kaplaması arasında seçim yapabilirsiniz: pürüzsüz veya dokulu. Dokulu Geomembranlarımız, dik yamaçları su geçirmez hale getirirken benzersiz bir stabilite sağlayan ve yüksek bir katsayı ve sürtünme açısına sahip olan > 0.9 mm ölçülerinde birden fazla sivri uçla birlikte gelir.

Mekanik Özellikler	Mülk	Birimler	Test Yöntemi	Ürün Özellikleri						Test Frekansı
	Mülk	Birimler	Test Yöntemi	BMS75	BMS10	BMS15	BMS20	BMS25	BMS30	Test Frekansı
	Kalınlık	MM	ASTMD5199	0.75	1.00	1.50	2.00	2.50	3.00	Rulo Başına
	Yoğunluk	G/cc	ASTMD1505/D792	0.94						90,000 kilo
	Çekme Özellikleri Verim Gücü Kopma Mukavemeti Verim Uzaması Kopma Uzaması	kN/m kN/m % %	ASTMD 6693 Tip IV	11 20 12 700	15 27 12 700	22 40 12 700	29 53 12 700	37 67 12 700	44 80 12 700	9,000 kilo
	Yırtılma Direnci	N	ASTM D2005	93	125	187	249	311	374	20,000 kilo
	Delinmeye Karşı Direnç	N	ASTM D 4833	240	320	480	640	800	960	20,000 kilo
	Stres Çatlağı Direnci	saat.	ASTM D 5397	500 saat.						GRI GM-10'a göre
	Karbon Siyahı İçeriği	%	ASTM D 4218	2.0-3.0%						9,000 kilo
Referans Özellikleri	Oksidatif İndüksiyon Süresi Standart OIT Yüksek Basınçlı OIT	dakika	ASTM D 3895 ASTM D 5885	100 dk. 500 dk.						90,000 kilo
	85 Derece Fırında Yaşlandırma 90 Gün Sonra da Devam Ediyor Standart OIT -% Yüksek Basınç OIT -%	%	ASTM D 5721 ASTM D 3895 ASTM D 5885	55 % 80 %						Her Formülasyon Başına
	UV Direnci Yüksek Basınçlı OIT - % 1600 Saat Sonra Tutulan	%	ASTM D 5885	50%						Her Formülasyon Başına
	Erime İndeksi, Durum 190 derece /2.16kg		ASTM D 1238	0.20g/10dk
